Magnelis ZM310 kaplamalı, yüksek dayanımlı çelik saclardan üretilen; 4,51 m’den 31,60 m çapa, 50 tondan 15.000 tona kadar ölçeklenebilen, uluslararası standartlarda düz tabanlı çelik silolar.
Yüksek Dayanımlı Düz Tabanlı Çelik Silolar
OBIAL ve MAFAL çelik silolar; hububat depolama süreçlerinde maksimum dayanıklılık, uzun ömür, güvenli erişim ve hassas ısı kontrolü sağlayacak şekilde tasarlanmıştır. Geniş çap ve kapasite aralıkları, farklı iklim koşullarına ve proje gereksinimlerine uyumlu modüler bir yapı sunar.
Magnelis ZM310 Koruması
Yüksek gerilime dayanıklı çelik saclar, Magnelis ZM310 kaplama ile paslanmaya karşı üstün korozyon direnci sağlar; uzun ömürlü silo gövdesi ve çatı yapısı elde edilir.
Geniş Çap & Kapasite Seçenekleri
4,51 m’den 31,60 m çapa, 50 tondan 15.000 tona kadar geniş kapasite aralığı ile farklı tesis ölçeklerine uygun, projeye özel çözümler.
Isı Kontrol & İzlenebilirlik
Isı kabloları, sensörler ve PLC entegrasyonu ile sıcak noktalar ve böcek faaliyetleri tespit edilerek ürün kalitesi ve gıda güvenliği korunur.
Güvenli Erişim ve Bakım
İç–dış merdivenler, güvenlik kafesleri, dinlenme platformları ve gözetleme kapakları ile silo içi ve çatıya erişim standartlara uygun, emniyetli ve ergonomiktir.
OBIAL & MAFAL Çelik Silo Çözümleri
Aynı mühendislik yaklaşımıyla, farklı projeler ve pazarlar için OBIAL ve MAFAL markaları altında düz tabanlı çelik silo çözümleri sunuyoruz.
OBIAL Düz Tabanlı Çelik Silolar
- Çap: 4,51 m – 31,60 m aralığında geniş seçenekler
- Kapasite: Yaklaşık 5 tondan 15.000 tona kadar farklı model ve hacimler
- Galvaniz kaplama standardı: Yaklaşık 600 gr/m² (müşteri talebine göre ölçeklenebilir)
- Dış kat tek parça galvaniz sac, iç kat üst üste yerleştirilen iki kapı yapısı
- Çatıda gözetleme kapağı ile doluluk yüksek olduğunda dahi güvenli erişim imkanı
MAFAL Düz Tabanlı Çelik Silolar
- Çap: 4,51 m – 31,60 m aralığında, uluslararası projelere uygun modüler çözümler
- Kapasite: 50 tondan 15.000 tona kadar geniş depolama hacmi seçenekleri
- Magnelis kaplama oranı: 310 gr/m² – uzun ömürlü korozyon direnci
- Dar çaplı / küçük kapasiteli silolarda yuvarlak tip kapı; geniş çaplı / yüksek kapasitelerde dikdörtgen kapı
Yapısal Tasarım ve Taşıyıcı Sistem
Düz tabanlı çelik silolar; dikey yükler, dinamik yükler, rüzgâr ve kar yükleri dikkate alınarak yüksek güvenlik katsayıları ile tasarlanır.
Dikey Atkı Destekleri
Silo yüzeyine monte edilen dikey atkı destekleri, siloya uygulanan dikey yükleri ve hububat basıncını mükemmel şekilde silo zeminine aktarır; kabuk stabilitesini artırır.
Yüksek Kalite Bağlantı Elemanları
Tüm MAFAL silolarında birleşim noktalarında maksimum dayanım için 10.9 kalite Cr+3 White passivation + Lac kaplamalı cıvatalar kullanılır.
Sızdırmazlık Çözümleri
Silo gövde saclarında ve çatı birleşim noktalarında, hava geçirmezlik ve su sızdırmazlığı için özel sızdırmazlık elemanları uygulanır; ürün kaybı ve nem geçişi minimuma indirilir.
Malzeme Kalitesi ve Korozyon Dayanımı
Silo ömrü, kullanılan malzeme kalitesi ve yüzey kaplaması ile doğrudan ilişkilidir. OBIAL ve MAFAL silolar, yüksek gerilime dayanıklı çelik sac ve Magnelis/galvaniz kaplama ile üretilir.
Magnelis ZM310 Kaplama
- Yüksek korozyon direnci, agresif iklim ve endüstriyel ortamlara uyum
- Silo gövdesi ve çatı elemanlarında uzun ömürlü yüzey koruması
Galvaniz Kaplama Standartları
- OBIAL silolarında yaklaşık 600 gr/m² galvaniz kaplama standardı
- MAFAL silolarında 310 gr/m² Magnelis kaplama oranı
- Müşteri taleplerine ve proje gereksinimlerine göre kaplama opsiyonları
Erişilebilirlik, Güvenlik ve Çatı Tasarımı
Düz tabanlı çelik siloların tasarımında, yalnızca ürün güvenliği değil; bakım ekiplerinin emniyetli ve ergonomik erişimi de önceliklendirilir.
Kapılar ve Giriş Noktaları
Tüm MAFAL silolarının ikinci katında kolayca açılıp kapanabilen emniyetli giriş kapısı bulunur. Dar çap ve küçük kapasitelerde yuvarlak tip; geniş çap ve yüksek kapasitelerde dikdörtgen tip kapı kullanılır. Doluluk kapıyı aştığında, çatıdaki gözetleme kapağı ile silo içine erişim sağlanır.
İç & Dış Merdivenler
Silo içine girebilmek için iç merdiven; gözetleme kapağına ulaşmak için güvenlik kafesli dış merdiven ve dinlenme platformları mevcuttur. Çatıda ise saçak seviyesinden tepe noktasına uzanan, çift korkuluklu ve emniyetli çatı merdiveni bulunur.
Yüksek Dayanımlı Çatı Sistemi
MAFAL silo çatıları; üst çatı taşıma ekipmanlarından gelen yük, kar yükü, rüzgâr yükü ve ısı kablolarının ağırlığını taşıyacak şekilde tasarlanmıştır. 30° çatı eğimi, siloya optimum doluluk sağlar. Geniş çaplı silolarda özel kesitli profiller ile kafes formunda inşa edilen çatı, dayanıklılığı ve ömrü daha da artırır.
Isı Kontrol Sistemi ve PLC Entegrasyonu
Isı kontrol sistemi; sıcak alanların ve böcek faaliyetlerinin erken tespiti ile ürün kalitesini korur, yeniden yükleme ve numune alma maliyetlerini düşürür.
Isı Kabloları ve Sensörler
- Isı kablolarının içinde yer alan sensörler, hububatın sıcaklığını farklı yükseklik ve noktalardan ölçer.
- Kablolar, uzamaya karşı özel çelik halatlar ile güçlendirilmiştir.
Taşınabilir / Sabit Monitörler
- Taşınabilir veya sabit ısı monitörleri ile silo içindeki sıcaklık profili izlenir.
- Sıcak noktalar ve olası böcek faaliyetleri erken aşamada tespit edilir.
PLC ile Entegre Yönetim
- Isı kontrol sistemi PLC ile birleştirilerek, silo içindeki hububat sıcaklığının otomasyon sistemi üzerinden izlenmesi sağlanır.
- Alarm eşikleri, havalandırma ve diğer aksiyonlar için otomatik senaryolar oluşturulabilir.
Galeri

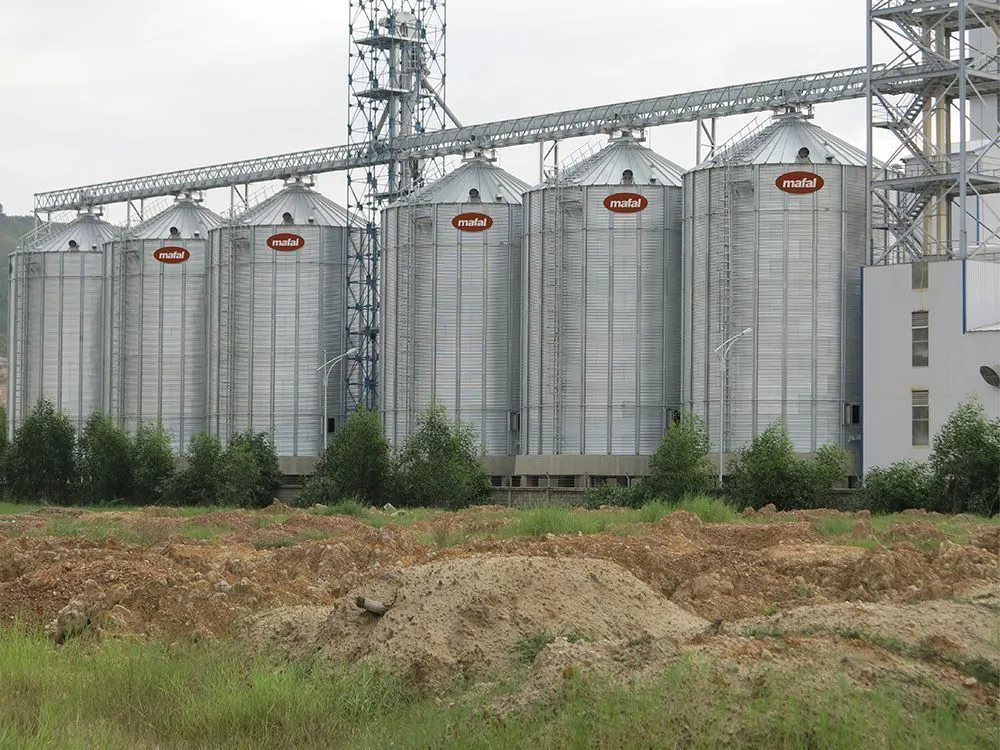

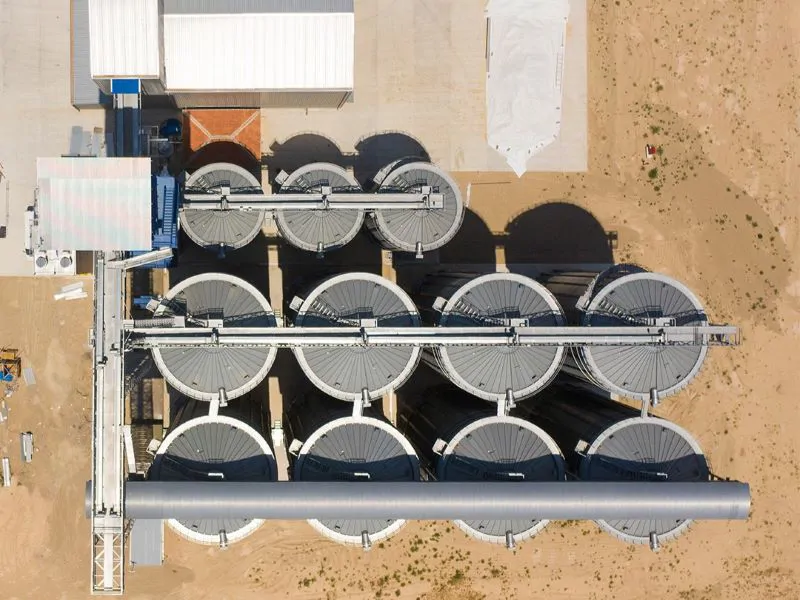

Düz tabanlı çelik siloların dış görünümü, çatı detayları, iç erişim elemanları ve ısı kontrol kablolarına ait örnek görsellerle zenginleştirilebilir.
Sık Sorulan Sorular
Magnelis ZM310, klasik galvanize göre daha yüksek korozyon direnci sunan özel bir kaplama teknolojisidir. Bu sayede silo gövdesi ve çatı elemanlarının ömrü uzar, bakım ve yenileme maliyetleri düşer.
OBIAL ve MAFAL marka düz tabanlı çelik silolar; yaklaşık 4,51 m’den 31,60 m çapa ve 50 tondan 15.000 tona kadar farklı kapasite seçenekleri ile projeye özel ölçeklenebilir.
Isı kontrol sistemi, özellikle uzun süreli hububat depolamasında ürün güvenliği için kritik bir modüldür ve şiddetle tavsiye edilir. Proje ihtiyacına göre zorunlu veya opsiyonel paketler halinde konfigüre edilebilir.
