Tahıl Taşıma Sistemleri • Elevatör, Konveyör, Dağıtıcı, Helezon
Silo ve hububat tesislerinizde; dikey, yatay ve dairesel hareketli tahıl taşıma hatlarını, yüksek kapasite, minimum ürün kırılması ve maksimum dayanıklılık ile yöneten entegre OBİAL çözümleri.
Uçtan Uca Tahıl Taşıma Mimarisi
OBİAL tahıl taşıma çözümleri; tedarik çukurundan silo tepesine, silolar arası transferden son boşaltıma kadar tüm akışı tek bir mühendislik çatısı altında toplar. Yüksek kapasite, düşük işletme maliyeti ve ürün bütünlüğünü koruyan tasarım felsefesi ile çalışır.
Dikey Taşıma • Taşıyıcı Elevatör
Magnelis ZM310 kolonlar ve özel plastik kovalar ile yüksek kapasiteli, güvenli ve ürün hasarını minimize eden dikey taşıma.
Yatay & Açılı Taşıma • Zincirli Konveyör
20 t/s’den 1000 t/s’e kadar kapasite seçenekleriyle; sertleştirilmiş zincirler ve UHMW kazıyıcı kanatlar sayesinde sessiz, verimli ve hasarsız tahıl transferi.
Çok Yollu Akış • Dağıtıcılar
Elevatör üst başlığının altında, çok yollu dağıtıcılar ile tahıl akışı istenen siloya veya hatta otomatik olarak yönlendirilir, toz kaçağı minimuma indirilir.
Son Boşaltım • Helezon & Dip Sıyırıcı
Silo tabanında yerçekimi ile akmayan ürünün, helezon veya zincirli dip sıyırıcılar ile tamamen boşaltılması; silonun “tam kapasite” kullanılmasını sağlar.
Taşıyıcı Elevatör • Dikey Tahıl Taşıma
OBİAL kovalı elevatörler; hububatın dikey olarak ekonomik, güvenli ve düşük kırılma oranı ile taşınması için tasarlanmıştır. En ağır çalışma şartları dikkate alınarak imal edilir.
Yapısal Tasarım
- Kolon, tahrik ünitesi başlığı ve gerdirme ünitesi Magnelis ZM310 sacdan üretilir.
- Özel OBİAL plastik kovalar ile tahıllar hasarsız taşınır.
- Üst ve alt başlıklarda kolay erişim için gözetleme kapakları bulunur.
Tahrik & Aktarım
- IP55 korumalı motor grubunun üzerinde ek kapama ihtiyacı yoktur.
- Motordan redüktöre hareket V-kayış/kasnak ile iletilir, redüktör tahrik miline doğrudan bağlıdır.
- Üst tambur kauçuk kaplama ile kayış kayması ve patinajı önler.
Bakım & Temizlik
- Alt başlıkta temizlik için seyyar kapaklar ve gözetleme noktaları.
- Gerdirme ünitesi ile sıcaklık ve kullanım kaynaklı kayış esnemeleri kompanse edilir.
- Alt tamburun çelik kafes yapısı sayesinde, hububatın tambur/kayış arasında sıkışması önlenir.

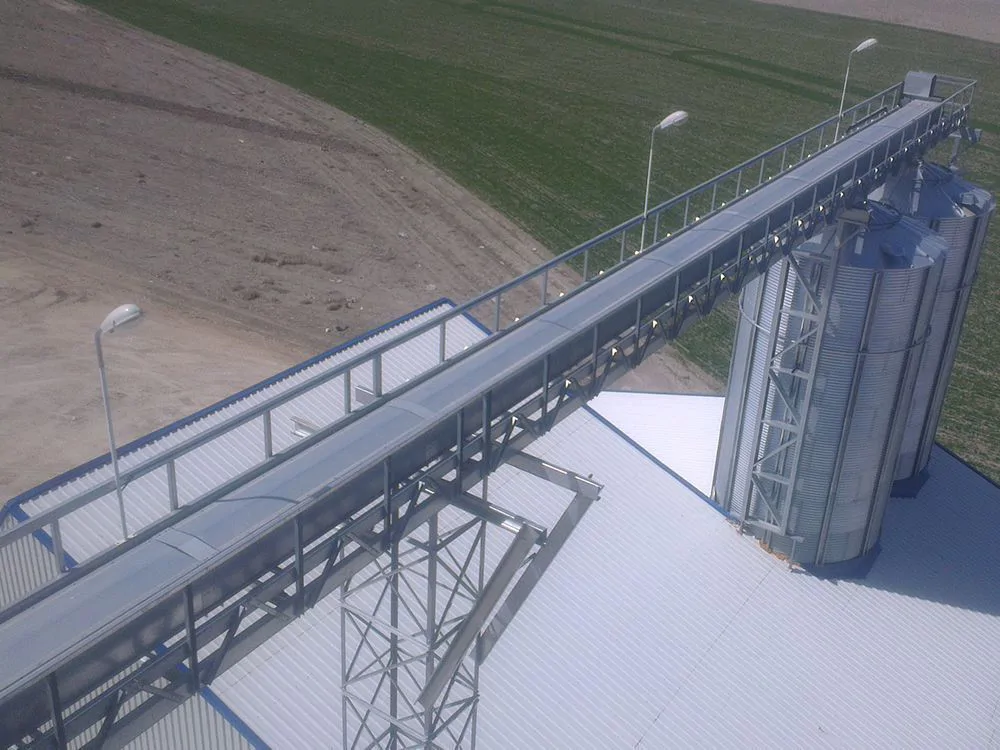

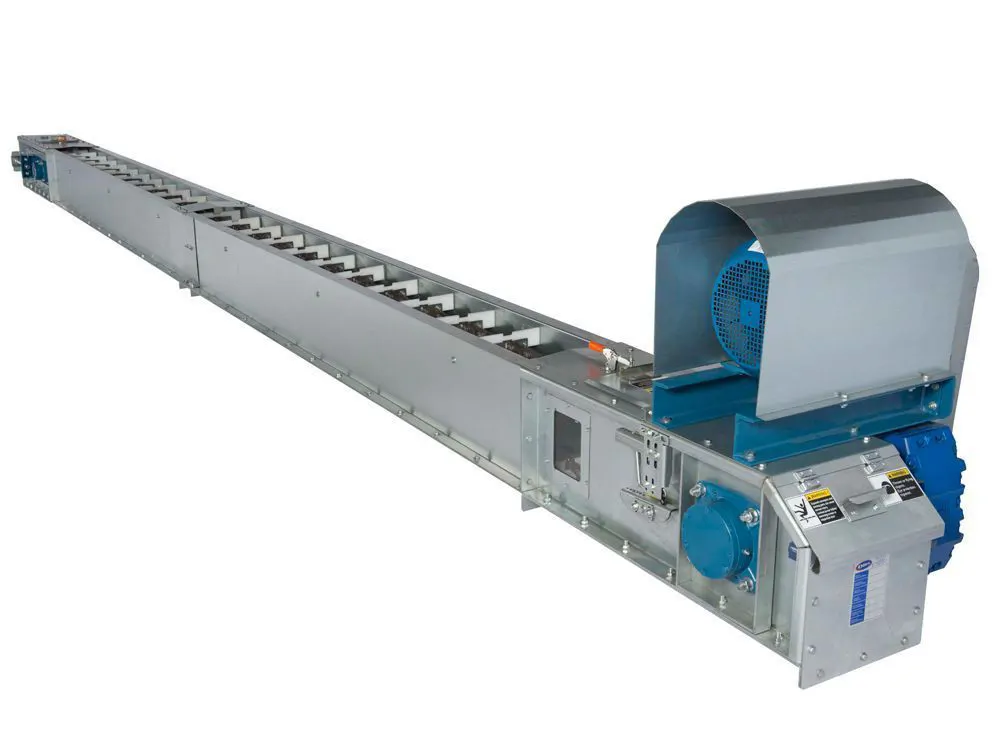

Zincirli Konveyör • Yatay ve Açılı Taşıma
OBİAL zincirli konveyörleri; hububatın yatay veya açılı olarak ekonomik, yüksek kapasiteli ve hasarsız taşınmasını sağlar. Mal alım çukurlarından silo tepesine kadar tüm hatlarda kullanılır.
Kapasite ve Seçenekler
- Farklı tesis ihtiyaçlarına göre çok sayıda ölçü ve kapasite seçeneği.
- 20 t/s’den 1000 t/s’e kadar değişen taşıma kapasiteleri.
- Mal alım çukurları için özel tasarlanmış yüksek performanslı modeller.
Zincir & Kazıyıcı Yapısı
- Zor çalışma şartlarına uyum sağlayabilen, özel sertleştirilmiş zincirler.
- UHMW1000 (plastik delrin) kazıyıcı kanatlar ile sürtünme ve gürültü minimuma indirilir.
- Kanatlar cıvatalı sistemle zincire bağlanır, bakım ve değişim kolaydır.
Modüler & Ekonomik Tasarım
- Tam kaynaklı gövdeler yerine cıvatalı modüler gövde yapısı.
- Montaj, demontaj ve bakım maliyetlerinde önemli avantaj.
- Çelik dişliler sementasyonla sertleştirilerek uzun ömür sağlanır.
Çok Yollu Dağıtıcılar • Akıllı Akış Yönetimi
Elevatör üst başlığının altında konumlanan çok yollu dağıtıcılar; tahıl akışını istenen siloya veya hatta yönlendiren sistemin kalbidir. Toz kaçağını azaltır, akışı kontrol altına alır.
Yapı ve Malzeme
- Magnelis kaplama sac ile yüksek korozyon dayanımı.
- İzolasyonlu gövde yapısı ile dış ortama toz çıkışı minimuma iner.
- Tahıl ile temas eden yüzeylerde UHMW1000 malzeme ile aşınma azaltılır.
Kontrol & Otomasyon
- Akış yolu, switch veya sensörler aracılığıyla istenen yönde seçilir.
- Farklı sayıda yola sahip dağıtıcı seçenekleri ile esnek hat tasarımı.
- Motor ve sensörler arıza durumunda kolay değiştirilir.
Gözetim & Bakım
- Dağıtıcı gövdesinde gözetleme kapakları ile iç akışın kontrolü.
- Boru içi tıkanma veya aşınma durumları hızlıca tespit edilir.
- Yüksek tonajlı dolum/boşaltımda sorunsuz çalışma için optimize edilmiş tasarım.
Helezon & Dip Sıyırıcı Sistemleri
Silo alt boşaltım helezonları ve dip sıyırıcı sistemler; yerçekimi ile akmayan tahılların güvenli, kontrollü ve tam boşaltımını sağlamak için tasarlanmıştır.
Silo içindeki hububatın silo dışına taşınmasında kullanılan ana taşıma elemanıdır.
- Güvenli boşaltım için kapaklar ve bu kapaklara bağlı kumanda mekanizması.
- Merkez kapak kapanmadan diğer kapakların açılmasına izin vermeyen güvenlik mantığı.
- Helezon parçaları galvanizli sacdan imal edilir; çelik askı yataklar ile desteklenir.
- Güç, redüktörlü motordan zincir–kaplin sistemiyle tahrik miline doğrudan iletilir.
Silo tabanında yerçekimi ile akmayan, “ölü bölge”de kalan tahılların boşaltımını sağlar.
- 360° dairesel hareket ile tabanın tamamını tarar.
- Yük, özel kasa–çatı sistemi ve askı yatak grubu dikkate alınarak mühendislik hesabıyla taşınır.
- Mekanizma sökülebilir cıvatalı bağlantı sistemiyle imal edilir; bakım kolaydır.
- Motor ve redüktör arasındaki kayış–kasnak sistemi ile kapasite esnekliği sağlanır.
- “Dozer yürüme mekanizması” ile silo içine girilmeden ürün boşaltımı tamamlanır.
Yüksek kapasiteli boşaltım ihtiyacı olan silolar için geliştirilmiş zincir tabanlı alternatiftir.
- Her silo modeline özel tasarım ve montaj.
- 360° hareket ile silo tabanının tamamında yüksek kapasiteli süpürme.
- Kaynaksız, cıvatalı modüler gövde ve hareket ünitesi.
- Kayış–kasnak sistemiyle tahrik, farklı kapasitelere uyarlanabilir yapı.
- Kablo yönetimi için kollektör cihazı ile güvenli enerji aktarımı.
Tasarım Felsefesi & Dayanıklılık
OBİAL tahıl taşıma ekipmanları; uzun ömür, düşük bakım maliyeti ve ürün kalitesini koruma hedefleriyle tasarlanır.
Magnelis ZM310 & Galvaniz
- Kolon, gövde ve kritik yapı elemanlarında Magnelis ZM310 kullanımı.
- Yüksek korozyon dayanımı, zor dış ortam koşullarına uygunluk.
- Galvanizli çelik ve paslanmaz bileşenlerle desteklenen hibrit yapı.
Bakım & İşletme Kolaylığı
- Gözetleme ve temizlik kapakları ile tüm hat boyunca kolay erişim.
- Cıvatalı, modüler gövde yapısı ile hızlı müdahale ve parça değişimi.
- Standartlaştırılmış komponentler ile yedek parça yönetiminde avantaj.
Ürün Bütünlüğü & Güvenlik
- Plastik kovalar, UHMW kanatlar ve özel tambur tasarımları ile düşük kırılma oranı.
- Tıkanma, geri dolum ve aşırı yük riskini azaltan mekanik ve otomasyon çözümleri.
- Elektrik ve mekanik güvenlik standartlarına uygun tasarım yaklaşımı.
Galeri

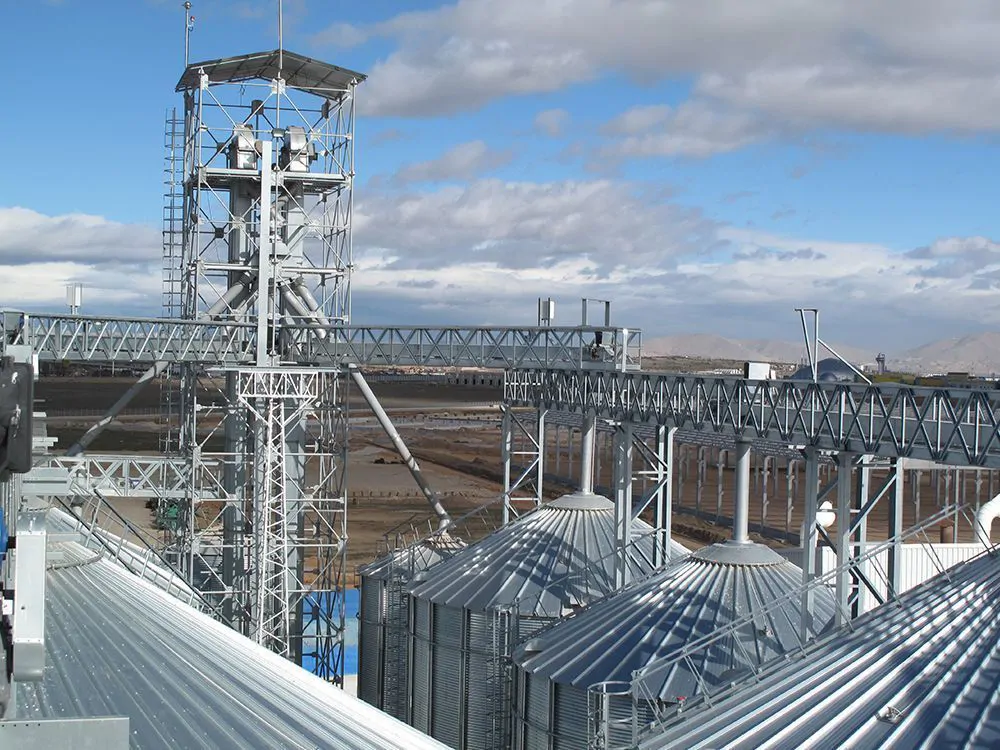

Taşıyıcı elevatörler, zincirli konveyör hatları, çok yollu dağıtıcılar ve dip sıyırıcı uygulamalarından örnekler.
Sık Sorulan Sorular
OBİAL zincirli konveyör ve elevatör çözümleri; küçük ölçekli tesislerden, 20 t/s’nin üzerinde kapasitelerle çalışan büyük terminallere ve 1000 t/s’e kadar yüksek kapasiteli projelere kadar geniş bir aralıkta esnek tasarım imkânı sunar.
Özel plastik kovalar, UHMW1000 kazıyıcı kanatlar, uygun hız ve doluluk oranları ile tambur ve geçiş geometrilerinin dikkatli tasarımı, tahılın ekipmanlar arasında mümkün olan en yumuşak şekilde transfer edilmesini sağlar.
Hem helezon hem de zincirli dip sıyırıcı çözümleri; 360° dairesel hareket ve özel “dozer yürüme mekanizması” ile yerçekimi ile akmayan ürünün de silonun dışına taşınmasını sağlar. Bu sayede silo tabanında ürün bırakmadan boşaltım hedeflenir.
Cıvatalı modüler gövde yapısı, gözetleme ve temizlik kapakları, standartlaştırılmış yedek parça kullanımı ve erişilebilir tahrik üniteleri sayesinde bakım süreleri kısalır, duruş süreleri minimuma iner.
